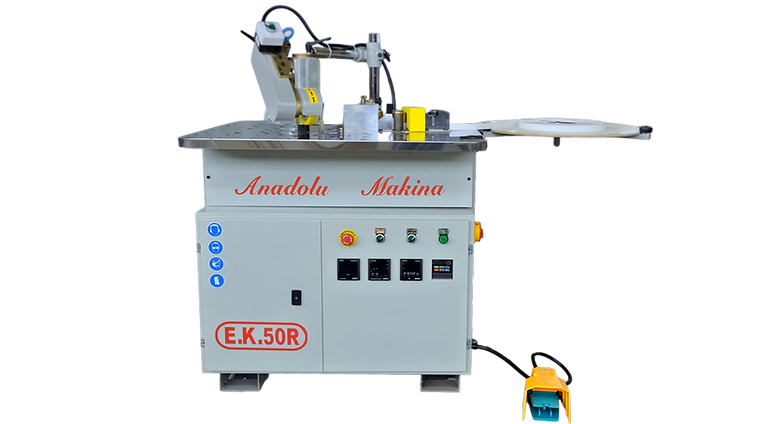

01 • ROBOTLU EĞRİ KENAR YAPIŞTIRMA

E.K.50 R

Düz ve kavisli mobilya parçalarında PVC, folyo ve kaplama bantlarını sıcak tutkal yöntemiyle hızlı ve kontrollü biçimde yapıştırmak için geliştirilmiş robot üniteli eğri kenar çözümüdür.

8 m/dak

Ortalama çalışma hızı

0,40–2 mm

Bant kalınlığı

10–50 mm

Çalışma yüksekliği

Teknik Özellikler

Çalışma hızı

8 m/dak

Bant kalınlığı

0,40–2 mm

Çalışma / sıkma yüksekliği

10–50 mm

Uygulama tipi

Düz ve kavisli parçalar

Yapıştırma yöntemi

Sıcak tutkal

Bant uygulaması

PVC, folyo ve kaplama

Sürücü sistemi

Otomatik

Bant kesme

Dijital boy ayarlı otomatik kesme

Hız kontrolü

Ayarlanabilir

Üniteler ve Kullanım Özellikleri

Robotlu çalışma

Kavisli parçaların kontrollü ilerletilmesini destekleyen robotlu yapı.

Otomatik bant kesme

Ayarlanan boya göre bantı otomatik kesmeye yardımcı olur.

Hız kontrollü tutkal mili

Parçaya göre uygulama hızının ayarlanmasını sağlar.

Kavisli parça uyumu

Düz kenarların yanında eğrisel/kavisli parçalarla çalışmaya yöneliktir.

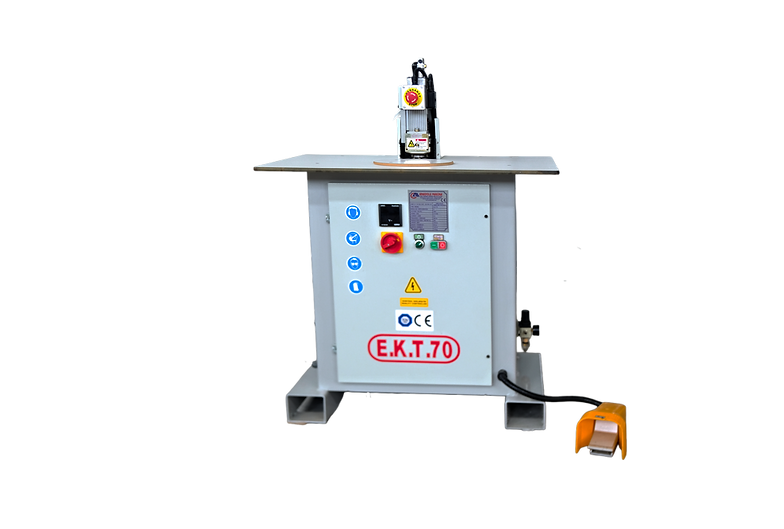

02 • KENAR TEMİZLEME MAKİNESİ

E.K.T.70

Bantlanmış düz ve kavisli parçaların alt ve üst kenarlarını aynı anda temizlemek için geliştirilmiş, yüksek frekanslı çift motorlu kenar temizleme makinesidir.

14–50 mm

Parça kalınlığı

10 cm

Parça genişliği

2×12.000

Motor devri

Teknik Özellikler

İş parçası kalınlığı

14–50 mm

İş parçası genişliği

10 cm

Temizleme motorları

2 × 12.000 dev/dak

Elektrik bağlantısı

220 V / 50 Hz

Makine uzunluğu

105 cm

Makine eni

80 cm

Makine yüksekliği

120 cm

Makine ağırlığı

110 kg

Üniteler ve Kullanım Özellikleri

Alt + üst eş zamanlı temizlik

İki yüksek frekanslı motor, bantlanmış kenarın altını ve üstünü aynı akışta işler.

Ayarlanabilir freze grubu

Parça kalınlığına göre kolay ayar yapılmasına yönelik freze grubu.

Kavisli parça kullanımı

Düz parçaların yanında kavisli kenarların temizlenmesine de uygundur.

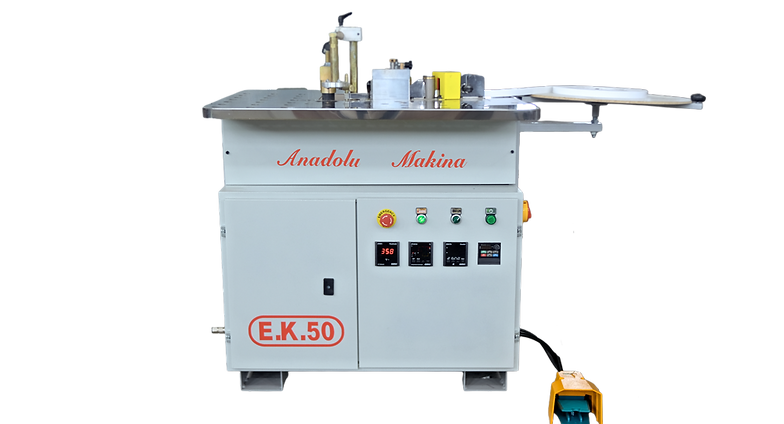

03 • EĞRİ KENAR YAPIŞTIRMA

E.K.50

PVC, folyo ve kaplama bantlarını sıcak tutkal yöntemiyle düz ve kavisli parçalara uygulayan; otomatik sürücü, dijital bant kesme ve hız kontrolüyle pratik üretim sağlayan modeldir.

8 m/dak

Ortalama hız

0,4–2 mm

Bant kalınlığı

3 kg

Tutkal haznesi

Teknik Özellikler

Çalışma şekli

Sıcak yöntem

Çalışma hızı

8 m/dak (ortalama, hız ayarlı)

Sıkma / bant kalınlığı

0,4–2 mm

Sıkma yüksekliği

10–50 mm

Tutkal kabı kapasitesi

3 kg

Elektrik bağlantısı

380 V / 50 Hz

Pnömatik bağlantı

6 bar

Makine uzunluğu

93 cm

Makine eni

87 cm

Makine yüksekliği

115 cm

Makine ağırlığı

165 kg

Üniteler ve Kullanım Özellikleri

Otomatik sürücü

Bant uygulamasında kontrollü ilerlemeye yardımcı olur.

Dijital boy kesme

İstenen bant boyuna göre otomatik kesim yapılmasını sağlar.

Hız kontrolü

Tutkal milinin devri parça ve uygulamaya göre ayarlanabilir.

Düz + kavisli parça

Mobilya üretiminde farklı kenar geometrilerine yönelik esnek kullanım.

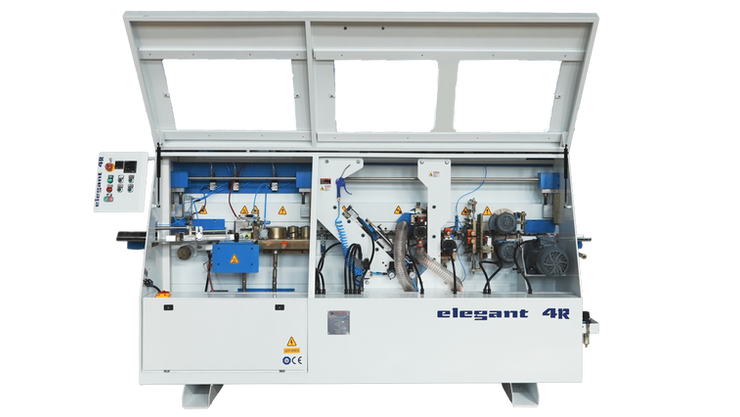

04 • OTOMATİK KENAR BANTLAMA

Elegant 4R

Tutkal ve baskı, baş-son kesme, alt-üst frezeleme, radüslü kazıma ve polisaj gruplarını kompakt bir gövdede birleştiren otomatik kenar bantlama makinesidir.

12 m/dak

Çalışma hızı

8–50 mm

Parça kalınlığı

0,4–3 mm

PVC bant

Teknik Özellikler

Çalışma hızı

12 m/dak

İş parçası genişliği

80 mm

İş parçası kalınlığı

8–50 mm

PVC bant kalınlığı

0,4–3 mm

Tutkal merdanesi motoru

0,25 kW

Tutkal kutusu ısınma süresi

20 dakika

Tutkal kutusu ısıtıcı gücü

2800 W

Tutkal kutusu kapasitesi

3,5 kg

Baş-son kesme motoru

2 × 0,18 kW / 12.000 dev/dak

Alt-üst freze motoru

2 × 0,37 kW / 12.000 dev/dak

Polisaj motoru

2 × 0,18 kW / 1400 dev/dak

Palet motoru

1,5 kW

Hava basıncı

6–7 Atü

Toplam elektrik gücü

6,3 kW

Voltaj

380 V / 50 Hz

Toplam akım

12,5 A

PVC baskı grubu

Lineer kızak hareketli

Baş-son kesme grubu

Lineer kızak hareketli

Alt-üst freze grubu

Lineer kızak hareketli

Radüslü kazıma

Lineer kızak hareketli

Makine uzunluğu

300 cm

Makine eni

80 cm

Makine yüksekliği

142 cm

Makine ağırlığı

720 kg

Üniteler ve Kullanım Özellikleri

Tutkal ve baskı

Kenar bandının panele uygulanması ve baskılanması.

Baş-son kesme

Yüksek devirli çift motorla bant başlangıç ve bitiş temizliği.

Alt-üst freze

Kenar fazlalıklarını iki yüzeyden işler.

Radüslü kazıma

Kenar radyüsünde daha temiz finiş için lineer kızaklı grup.

Polisaj

İşlem sonunda yüzey temizliği ve daha düzgün görünüm.

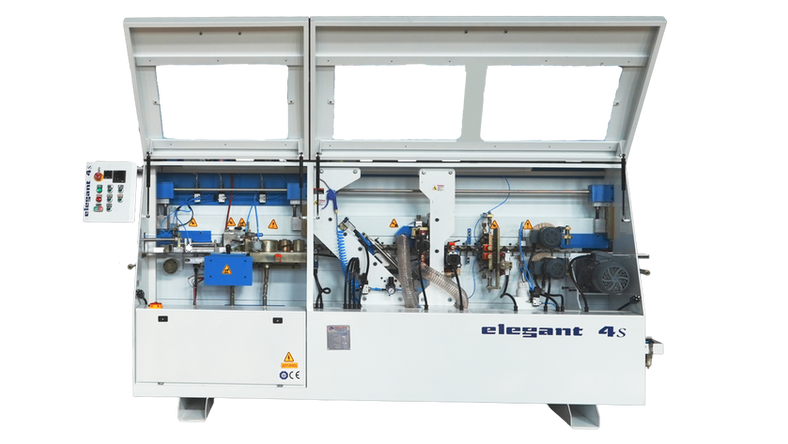

05 • OTOMATİK KENAR BANTLAMA

Elegant 4S

Yüksek hızlı kenar bantlama için tutkal, baş-son kesme, alt-üst freze, radüslü kazıma, solvent üfleme ve polisaj gruplarını tek gövdede bir araya getirir.

15 m/dak

Çalışma hızı

8–50 mm

Parça kalınlığı

0,4–3 mm

PVC bant

Teknik Özellikler

Çalışma hızı

15 m/dak

İş parçası genişliği

80 mm

İş parçası kalınlığı

8–50 mm

PVC bant kalınlığı

0,4–3 mm

Tutkal merdanesi motoru

0,25 kW

Tutkal kutusu ısınma süresi

20 dakika

Tutkal kutusu ısıtıcı gücü

2800 W

Tutkal kutusu kapasitesi

3,5 kg

Baş-son kesme motoru

2 × 0,18 kW / 12.000 dev/dak

Alt-üst freze motoru

2 × 0,37 kW / 12.000 dev/dak

Polisaj motoru

2 × 0,18 kW / 2800 dev/dak

Palet motoru

1,1 kW

PVC baskı grubu

Lineer kızak hareketli

Baş-son kesme grubu

Lineer kızak hareketli

Alt-üst freze grubu

Lineer kızak hareketli

Radüslü kazıma

Lineer kızak hareketli

Solvent üfleme

Var

Hava basıncı

6 Atü

Toplam elektrik gücü

6,3 kW

Voltaj

380 V / 50 Hz

Toplam akım

12,5 A

Makine uzunluğu

325 cm

Makine eni

80 cm

Makine yüksekliği

142 cm

Makine ağırlığı

725 kg

Üniteler ve Kullanım Özellikleri

15 m/dak üretim

Elegant 4R’ye göre daha yüksek çalışma hızı.

Solvent üfleme

Kenar yüzeyinin işlem sonrası temizliğini destekler.

Lineer kızaklı üniteler

Baskı, kesme, freze ve kazıma gruplarında hassas hareket.

Polisaj

2800 dev/dak polisaj motorlarıyla son yüzey temizliği.

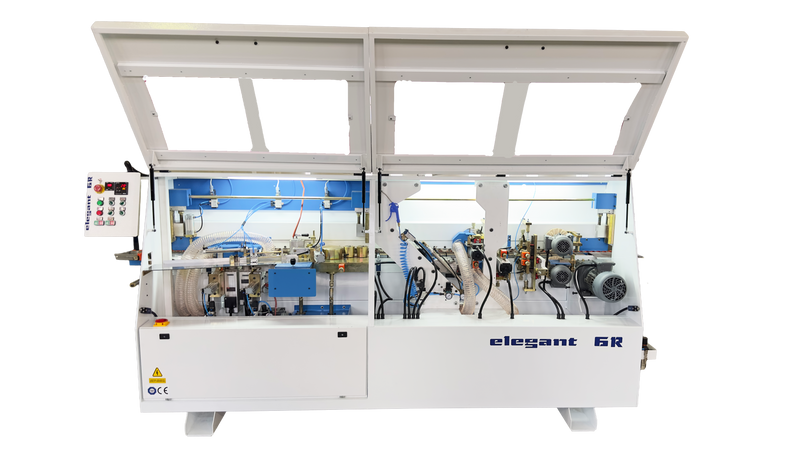

06 • ÖN FREZELİ KENAR BANTLAMA

Elegant 6R

DIA bıçaklı ön freze, tutkal ve baskı, baş-son kesme, alt-üst frezeleme, radüslü kazıma ve polisaj üniteleriyle panel kenarını bantlama öncesinden finişe kadar işler.

12 m/dak

Çalışma hızı

DIA

Ön freze

8,1 kW

Toplam güç

Teknik Özellikler

Ön freze bıçakları

DIA

Çalışma hızı

12 m/dak

İş parçası genişliği

80 mm

İş parçası kalınlığı

8–50 mm

PVC bant kalınlığı

0,4–3 mm

Sol ön freze motoru

1 × 1,3 kW / 12.000 dev/dak

Sağ ön freze motoru

1 × 0,90 kW / 12.000 dev/dak

Tutkal merdanesi motoru

0,25 kW

Tutkal kutusu ısınma süresi

20 dakika

Tutkal kutusu ısıtıcı gücü

2800 W

Tutkal kutusu kapasitesi

3,5 kg

Baş-son kesme motoru

2 × 0,18 kW / 12.000 dev/dak

Alt-üst freze motoru

2 × 0,37 kW / 12.000 dev/dak

Polisaj motoru

2 × 0,18 kW / 1400 dev/dak

Palet motoru

1,1 kW

Numaratörlü siper grubu

Lineer kızak hareketli

Baş-son kesme grubu

Lineer kızak hareketli

Alt-üst freze

Lineer kızak hareketli

Radüslü kazıma

Lineer kızak hareketli

Hava basıncı

6 Atü

Toplam elektrik gücü

8,1 kW

Voltaj

380 V / 50 Hz

Toplam akım

13,5 A

Makine uzunluğu

330 cm

Makine eni

80 cm

Makine yüksekliği

142 cm

Makine ağırlığı

840 kg

Üniteler ve Kullanım Özellikleri

DIA ön freze

Panel kenarını bantlama öncesi hazırlayan çift ön freze grubu.

Numaratörlü siper

Ayarlı ve lineer kızak hareketli siper sistemi.

Yüksek frekanslı işleme

Baş-son kesme ve alt-üst freze grupları yüksek devirde çalışır.

Radüslü kazıma + polisaj

Kenar bitiş kalitesini artıran son işlem grupları.

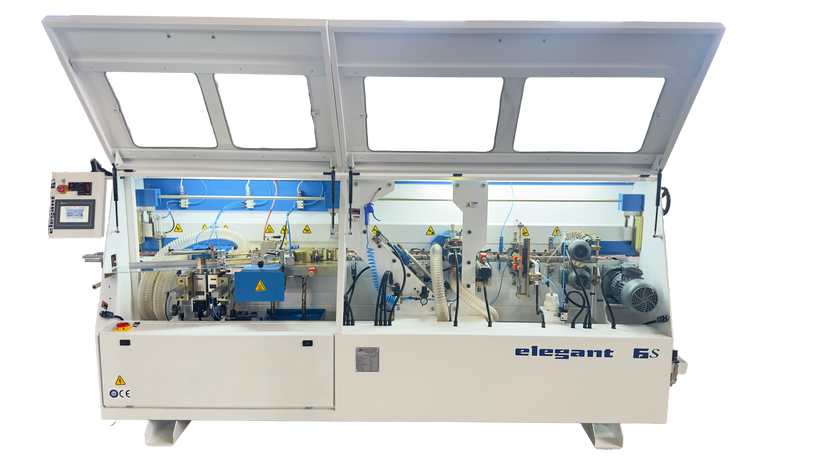

07 • PLC EKRANLI ÖN FREZELİ KENAR BANTLAMA

Elegant 6S

7 inç PLC ekran, DIA ön freze, tutkal-baskı, yüksek frekanslı kesme ve frezeleme, radüslü kazıma, solvent üfleme ve polisaj gruplarıyla yoğun üretime yönelik geliştirilmiş modeldir.

7 inç

PLC ekran

12 m/dak

Çalışma hızı

8,1 kW

Toplam güç

Teknik Özellikler

PLC ekran

7 inç

Ön freze bıçakları

DIA

Çalışma hızı

12 m/dak

İş parçası genişliği

80 mm

İş parçası kalınlığı

8–50 mm

PVC bant kalınlığı

0,4–3 mm

Sol ön freze motoru

1 × 1,3 kW / 12.000 dev/dak

Sağ ön freze motoru

1 × 0,90 kW / 12.000 dev/dak

Tutkal merdanesi motoru

0,25 kW

Tutkal kutusu ısınma süresi

20 dakika

Tutkal kutusu ısıtıcı gücü

2800 W

Tutkal kutusu kapasitesi

3,5 kg

Baş-son kesme motoru

2 × 0,18 kW / 12.000 dev/dak

Alt-üst freze motoru

2 × 0,37 kW / 12.000 dev/dak

Polisaj motoru

2 × 0,18 kW / 2800 dev/dak

Palet motoru

1,1 kW

Numaratörlü siper grubu

Lineer kızak hareketli

PVC baskı grubu

Lineer kızak hareketli

Baş-son kesme grubu

Lineer kızak hareketli

Alt-üst freze grubu

Lineer kızak hareketli

Radüslü kazıma

Lineer kızak hareketli

Solvent üfleme

Var

Hava basıncı

6 Atü

Toplam elektrik gücü

8,1 kW

Voltaj

380 V / 50 Hz

Toplam akım

13,5 A

Makine uzunluğu

355 cm

Makine eni

80 cm

Makine yüksekliği

142 cm

Makine ağırlığı

855 kg

Üniteler ve Kullanım Özellikleri

7 inç PLC ekran

Makine ayarlarına ve çalışma kontrollerine daha erişilebilir yönetim.

DIA ön freze

Bantlama öncesinde panel kenarını hassas biçimde hazırlar.

Solvent üfleme

İşlem sonunda kenar ve yüzey temizliğini destekler.

2800 dev/dak polisaj

Yüksek devirli polisaj grubu ile son yüzey işlemi.

Lineer kızaklı gruplar

Siper, baskı, kesme, freze ve kazıma ünitelerinde hassas hareket.
