01 • ÇİFT KADEMELİ PİSTONLU KOMPRESÖR

SET 40/300-5,5P

Atölye ve üretim uygulamalarında sürekli basınçlı hava ihtiyacı için geliştirilmiş, 300 litrelik tank ve 12 bar çalışma basıncı sunan çift kademeli pistonlu kompresördür.

300 L
Tank
520 L/dk
Hava debisi
4 kW
Motor

Teknik Özellikler

Hava tankı
300 litre
Hava debisi
520 L/dk
Hava debisi
18,41 CFM / 31,2 m³/sa
Motor gücü
4 kW / 5,5 HP
Pompa
4900
Silindir
2 adet
Devir hızı
1425 RPM
Voltaj
400 V
Faz
3
Çalışma basıncı
12 bar / 159 PSI
Ölçüler
1680 × 500 × 1030 mm
Ağırlık
170 kg
Elektrik panosu
P kodu nedeniyle dahil

Sistem ve Kullanım Özellikleri

12 bar çalışma basıncına uygun iki kademeli pistonlu hava üretimi.

Hızlı soğumaya yardımcı olan yapı ile debi kayıplarını azaltmaya yönelik tasarım.

Kasnak yapısı aynı zamanda soğutucu görevi görerek sıcaklığın kontrolüne yardımcı olur.

Basınçlı hava tankı güvenli üretim ve test süreçlerinden geçirilir.

P kodlu modelde elektrik panosu standart ekipmana dahildir.

Basınç göstergesi, çek valf, basınç şalteri, emniyet valfi ve elektrik koruma elemanları.

aed42f07 7be3 405a 988b 91cd514eb01f 1024x1024 1

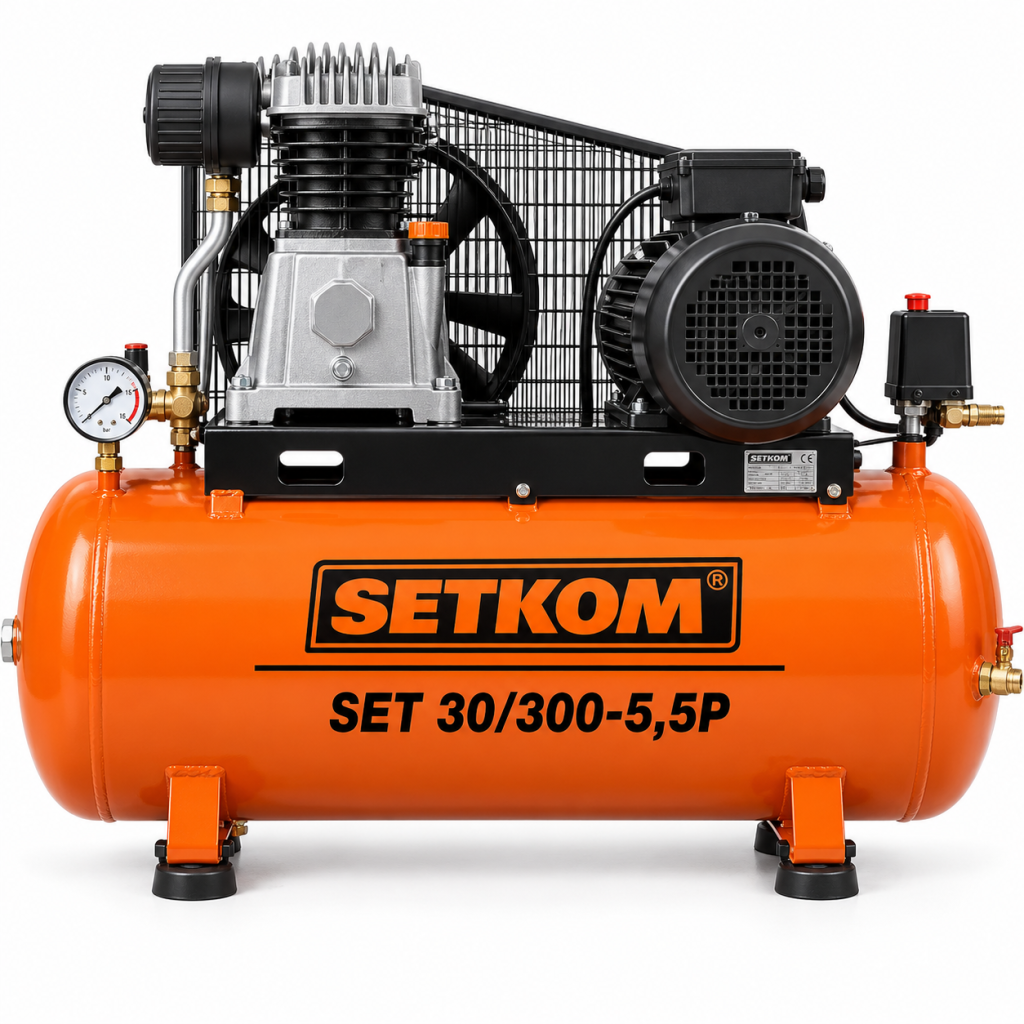

02 • TEK KADEMELİ PİSTONLU KOMPRESÖR

SET 30/300-5,5P

300 litre tankı ve 500 L/dk hava üretimiyle servis, atölye ve genel üretim alanlarında ekonomik ve pratik basınçlı hava çözümü sunar.
300 L
Tank
500 L/dk
Hava debisi
4 kW
Motor

Teknik Özellikler

Hava tankı
300 litre
Hava debisi
500 L/dk
Hava debisi
17,70 CFM / 30 m³/sa
Motor gücü
4 kW / 5,5 HP
Pompa
3900
Silindir
2 adet
Devir hızı
1322 RPM
Voltaj
400 V
Faz
3
Çalışma basıncı
9 bar / 130 PSI
Ölçüler
1680 × 500 × 1010 mm
Ağırlık
175 kg
Elektrik panosu
P kodu nedeniyle dahil

Sistem ve Kullanım Özellikleri

Orta ölçekli atölye ve servislerde tank kapasitesi ile yer ihtiyacını dengeler.

Pnömatik el aletleri ve genel atölye havası için güçlü hava üretimi.

Pistonlu kompresör yapısı düşük bakım maliyeti ve erişilebilir servis avantajı sağlar.

Hava üretiminin düzenli ve verimli gerçekleşmesini destekler.

Motor sigortaları, faz kontrol rölesi ve yüksek gerilim devre kesici gibi koruma elemanları.

Turuncu-füme renklerde dayanıklı toz boya yüzeyi.

32599222 effb 479b a311 eb072e75a644 1 1024x1024 1

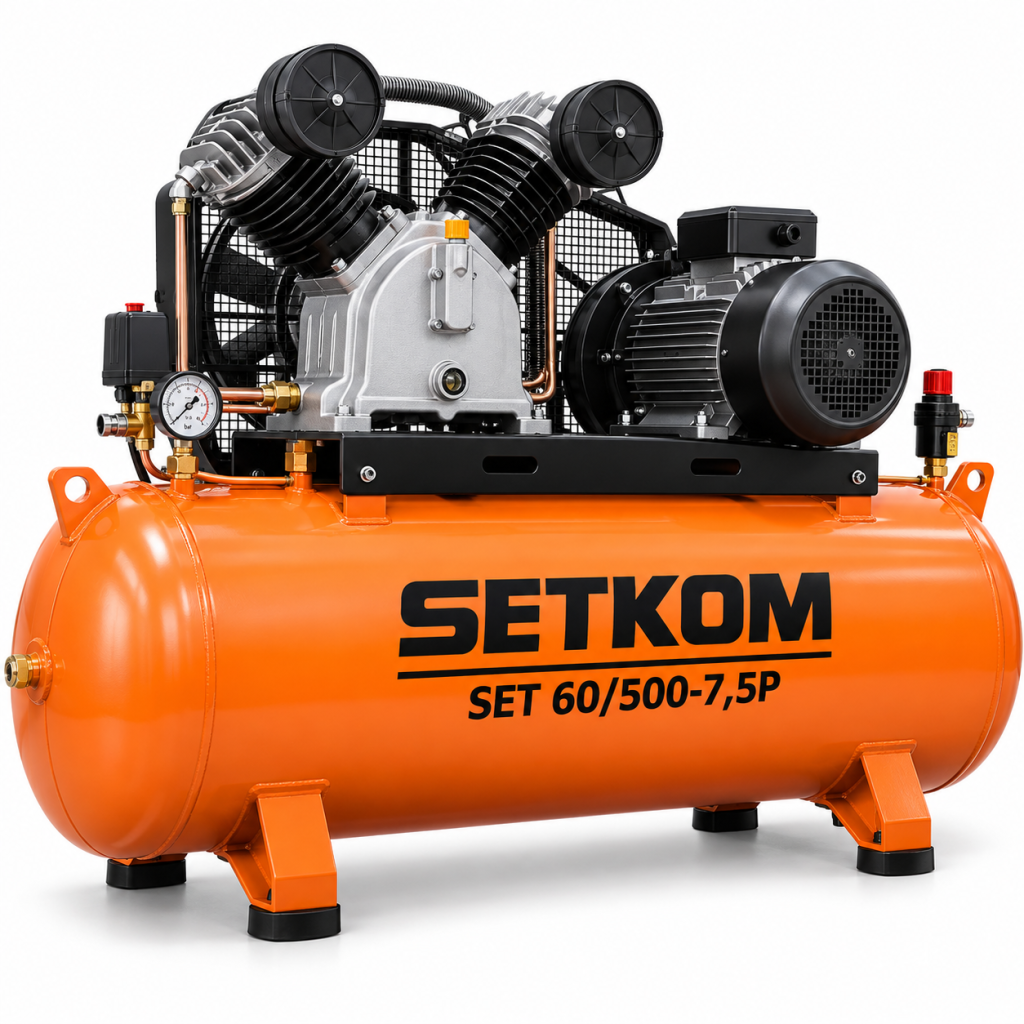

03 • YÜKSEK KAPASİTELİ ÇİFT KADEMELİ PİSTONLU KOMPRESÖR

SET 60/500-7,5P

500 litre tank ve 827 L/dk hava üretimiyle daha yüksek hava ihtiyacı bulunan işletmeler için geliştirilmiş güçlü çift kademeli pistonlu kompresördür.
500 L
Tank
827 L/dk
Hava debisi
5,5 kW
Motor

Teknik Özellikler

Hava tankı
500 litre
Hava debisi
827 L/dk
Hava debisi
29,28 CFM / 49,62 m³/sa
Motor gücü
5,5 kW / 7,5 HP
Pompa
6000
Silindir
2 adet
Devir hızı
1325 RPM
Voltaj
400 V
Faz
3
Çalışma basıncı
12 bar / 159 PSI
Ölçüler
1950 × 650 × 1250 mm
Ağırlık
235 kg
Elektrik panosu
P kodu nedeniyle dahil

Sistem ve Kullanım Özellikleri

Birden fazla pnömatik tüketicinin bulunduğu atölyeler için güçlü hava üretimi.

Yüksek tüketimli uygulamalarda daha büyük hava rezervi.

12 bar seviyesinde daha yüksek basınçlı hava üretimi.

Yoğun kullanımda güçlü ve sürekli çalışma.

Güvenli işletme için test edilmiş tank yapısı.

Motor ve hava üreteç bölümünü koruyan makine yapısı.

c0a97997 1fa7 432f b34b 560103b28d95 2 1024x1024 1

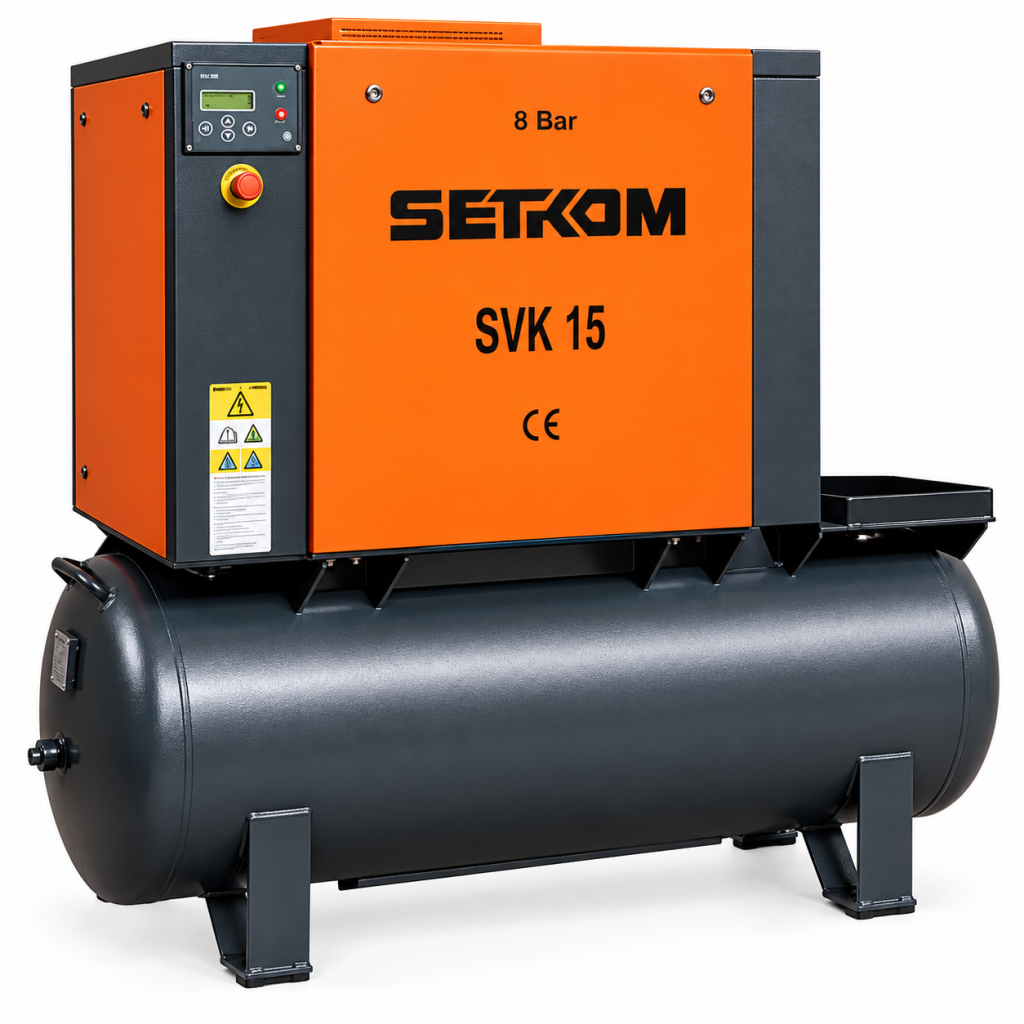

04 • KAYIŞ KASNAK TAHRİKLİ VİDALI KOMPRESÖR

SVK 15

Düşük ses seviyesi, sürekli çalışma karakteri ve 11 kW motoruyla profesyonel üretim tesislerinde düzenli basınçlı hava ihtiyacına yönelik vidalı kompresördür.
1750 L/dk
7,5 bar debi
11 kW
Motor
68 dB(A)
Ses seviyesi

Teknik Özellikler

Hava debisi • 7,5 bar
1750 L/dk • 61,95 CFM • 105 m³/sa
Hava debisi • 10 bar
1400 L/dk • 49,56 CFM • 84 m³/sa
Hava debisi • 13 bar
1100 L/dk • 38,94 CFM • 66 m³/sa
Motor gücü
11 kW / 15 HP
Ses seviyesi
68 dB(A)
Basınçlı hava çıkışı
3/4"
Boya
Elektrostatik toz boya
Renk
Turuncu / füme
Ölçüler
770 × 1030 × 950 mm
Ağırlık
210 kg
Tahrik
V tip dişli kayış ve kasnak

Sistem ve Kullanım Özellikleri

Vida grubu yüksek verimli elektrik motorundan V tip dişli kayış ve kasnakla tahrik edilir.

Kompresör iç izolasyonu vida, motor ve fan kaynaklı gürültüyü azaltır.

Motor arkasındaki geniş kanatlı pervane tipi soğutucu çalışma sıcaklığını kontrol eder.

Vibrasyon takozları makine titreşimini azaltmaya yardımcı olur.

Vida, emiş, yağ tankı ve separatör gruplarının kombinasyonu sızıntı riskini azaltmaya yöneliktir.

Farklı çalışma basınçlarında hava üretim değerleri üretici tarafından ayrı ayrı yayınlanır.

f5e91090 327c 4d5d 971e eab18899223d 1024x1024 1

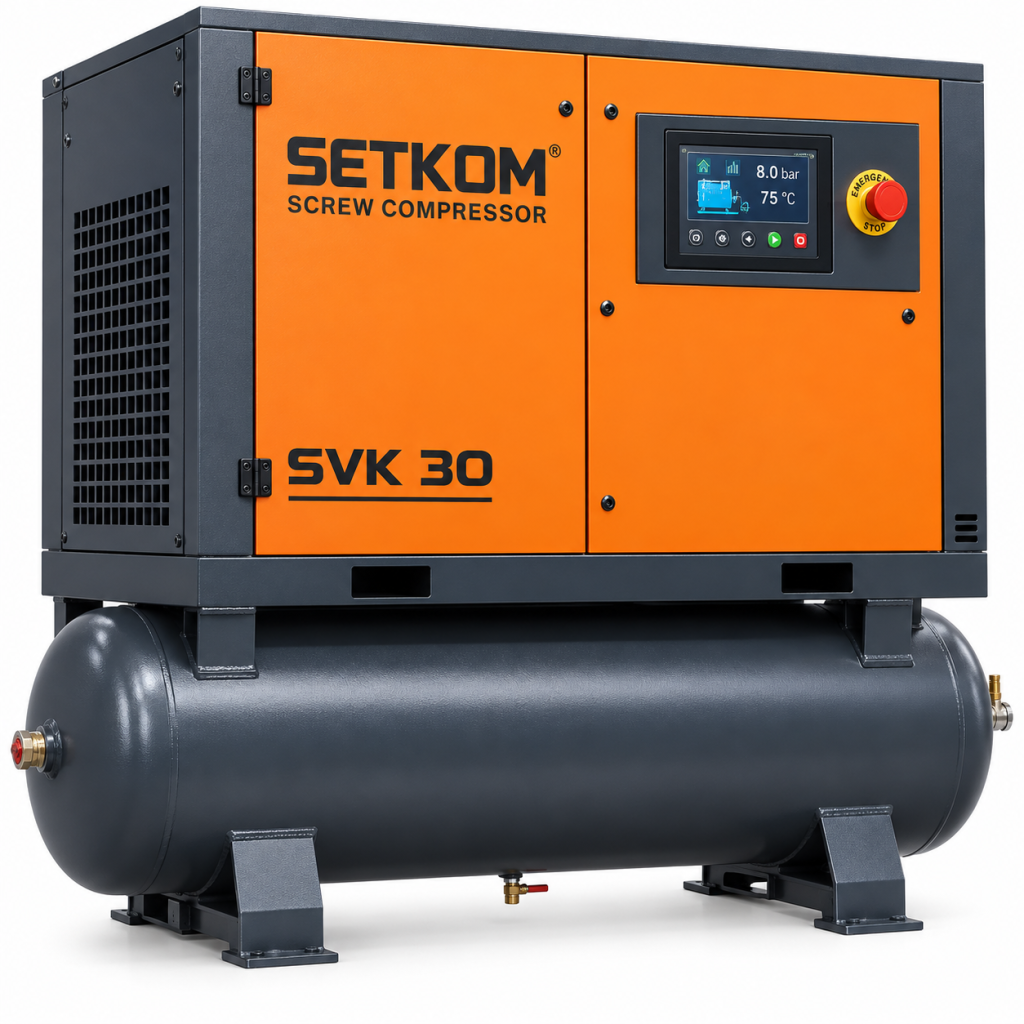

05 • YÜKSEK DEBİLİ VİDALI KOMPRESÖR

SVK 30

22 kW motoru ve 3700 L/dk’ya ulaşan hava üretimiyle yoğun üretim tesislerinde sürekli ve yüksek debili basınçlı hava sağlamak için geliştirilmiş vidalı kompresördür.
3700 L/dk
7,5 bar debi
22 kW
Motor
71 dB(A)
Ses seviyesi

Teknik Özellikler

Hava debisi • 7,5 bar
3700 L/dk • 130,98 CFM • 222 m³/sa
Hava debisi • 10 bar
3300 L/dk • 116,82 CFM • 198 m³/sa
Hava debisi • 13 bar
2600 L/dk • 92,04 CFM • 156 m³/sa
Motor gücü
22 kW / 30 HP
Ses seviyesi
71 dB(A)
Basınçlı hava çıkışı
1"
Boya
Elektrostatik toz boya
Renk
Turuncu / füme
Ölçüler
850 × 1000 × 1450 mm
Ağırlık
750 kg
Tahrik
V tip dişli kayış ve kasnak

Sistem ve Kullanım Özellikleri

7,5 bar çalışma basıncında 3700 L/dk hava üretimiyle yoğun makine parklarına hitap eder.

Sürekli üretim süreçlerinde yüksek kapasiteli basınçlı hava üretimi.

İç izolasyon ve gövde yapısıyla 71 dB(A) ses seviyesinde çalışma.

Pervane tipi soğutucu motor ve vida grubunun termal yönetimini destekler.

Çalışma titreşimlerinin gövde ve zemine aktarımını azaltır.

7,5, 10 ve 13 bar için farklı hava debileriyle tesis ihtiyacına göre değerlendirme yapılabilir.

HIZLI KARŞILAŞTIRMA

Hangi Setkom modeli hangi kapasitede?

Beş modeli tek tabloda hızlıca karşılaştırın. Vidalı modellerin debi değerleri 7,5 bar çalışma basıncı içindir.
ModelTipTankDebiBasınçMotor
SET 30/300-5,5PPistonlu300 L500 L/dk9 bar4 kW
SET 40/300-5,5PÇift kademeli pistonlu300 L520 L/dk12 bar4 kW
SET 60/500-7,5PÇift kademeli pistonlu500 L827 L/dk12 bar5,5 kW
SVK 15Vidalı—1750 L/dk @ 7,5 bar7,5 / 10 / 13 bar11 kW
SVK 30Vidalı—3700 L/dk @ 7,5 bar7,5 / 10 / 13 bar22 kW

İhtiyacınıza uygun kompresörü birlikte seçin.

Kullanacağınız makineleri, basınç ihtiyacını ve çalışma süresini paylaşın. Doğru tank, debi ve motor kapasitesini Çetinmak ile birlikte değerlendirin.
